Die mechanische Befestigung im Mauerwerk ist der Moment, in dem aus einem ausgerichteten Rahmen ein dauerhaft fixiertes Fenster wird. Welche Befestigungselemente, in welchem Abstand, in welchem Untergrund: hier erklären wir den vierten Schritt der Fenstermontage im Detail.
|
☎
|
Kostenlose Beratung zu neuen Fenstern mit Montage, bundesweit
|
SCHRITT VIER VON SECHS
Sechs Schritte führen vom alten zum neuen Fenster: Aufmaß nehmen, alte Fenster demontieren, Laibung vorbereiten, Rahmen einsetzen und befestigen, Fuge abdichten, Flügel justieren. Die mechanische Befestigung ist Schritt vier, der Moment, in dem aus einem ausgerichteten Rahmen ein dauerhaft fixiertes Fenster wird.
|
1
Aufmaß
|
2
Demontage
|
3
Laibung vorbereiten
|
4
Einsetzen & Befestigen
|
5
Fuge abdichten
|
6
Flügel justieren
|
Sie entscheidet darüber, ob das Fenster nach Jahren noch geräuschlos schließt oder ob sich Risse und Spannungen ins Mauerwerk übertragen.
|
Den kompletten Ablauf vom Aufmaß bis zur Endjustierung beschreiben wir auf unserer Seite zum Fenstereinbau. In den folgenden Abschnitten geht es ausschließlich um diesen vierten Schritt, und um die Details, die über Halt und Lebensdauer entscheiden. |
Vom ausgerichteten Rahmen zur fertigen Verankerung
Im Wohnbau-Standard läuft die Befestigung über Schraubpunkte im seitlichen Rahmenfalz, also dort, wo später Putz oder Laibungsverkleidung den Rand verdecken. Das Verfahren ist im Prinzip immer dasselbe: ausrichten, bohren, dübeln, verschrauben, kontrollieren.
|
1
|

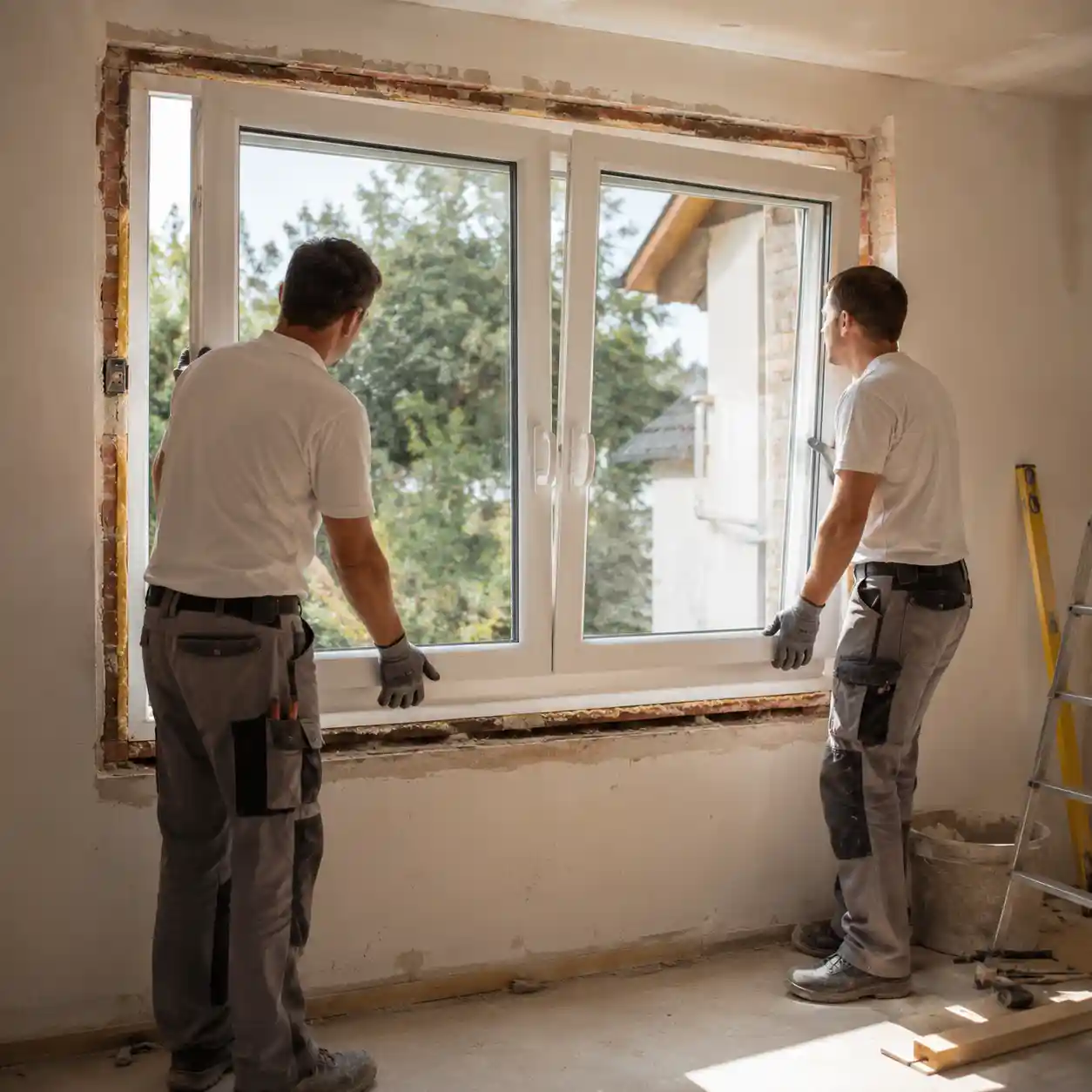

Rahmen einsetzen und ausrichtenMit Trag- und Distanzklötzen aus Hartholz oder Kunststoff wird der Rahmen in die Laibung gesetzt. Die Wasserwaage prüft die Lage horizontal und vertikal, das Diagonalmaß stellt sicher, dass der Rahmen nicht verzogen sitzt. |
|
2
|
Bohrpunkte markierenBei modernen Kunststofffenstern sind die Befestigungspunkte im Falz häufig schon werkseitig markiert oder vorgebohrt. Der Monteur prüft, ob sie zu den RAL-Abständen passen (700 mm Kunststoff, 800 mm Holz und Alu, mindestens 150 mm aus der Ecke) und ob die Position auf einen tragfähigen Bereich im Mauerwerk trifft. Wo nötig, werden zusätzliche Punkte gesetzt |
|
3
|

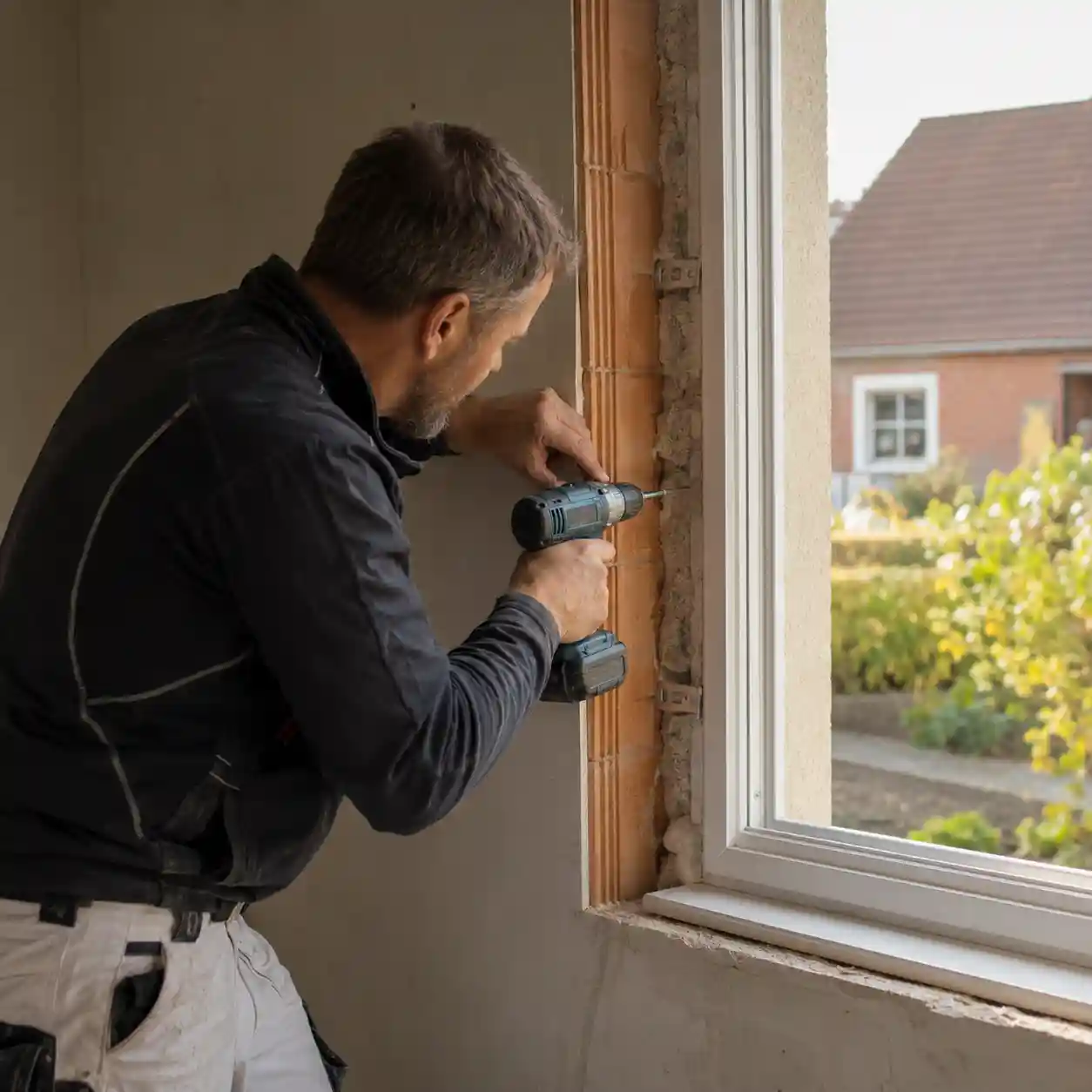

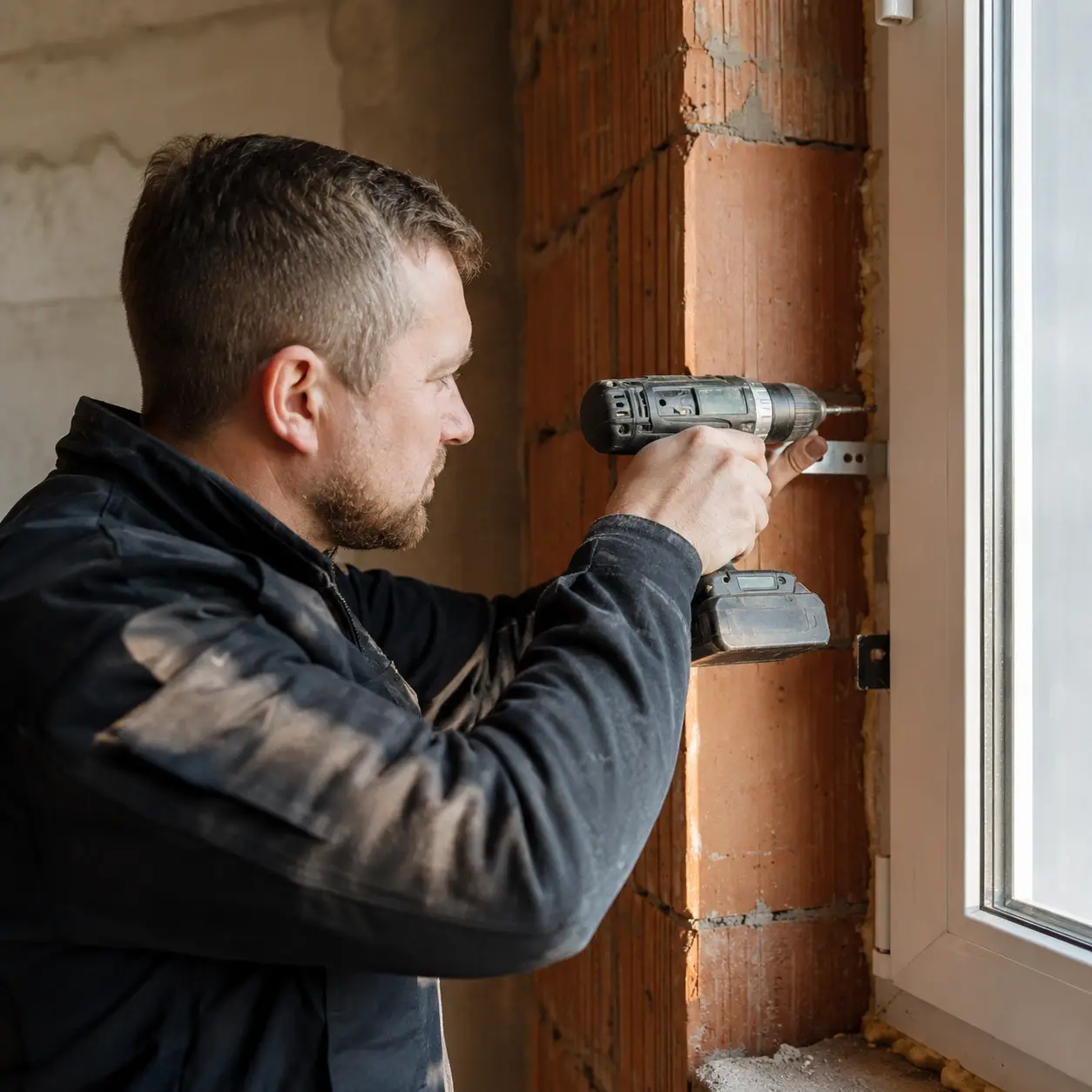

Durch Rahmen und Mauerwerk bohrenIn einem Arbeitsgang wird mit Steinbohrer durch den Falz bis in die Laibung gebohrt. Bohrdurchmesser und Bohrtiefe richten sich nach dem späteren Befestigungselement, beim Rahmendübel sind das typischerweise 10 mm Durchmesser bei rund 80 bis 110 mm Tiefe. |
|
4
|
Dübel oder Mauerschraube einsetzenBeim Rahmendübel-System kommt zuerst ein Nylondübel ins Bohrloch, dann die Schraube. Bei einer selbstschneidenden Mauerschraube entfällt der Dübel, die Schraube schneidet ihr eigenes Gewinde ins Mauerwerk. Welches Verfahren passt, hängt vom Untergrund ab. |
|
5
|
Spannungsfrei verschraubenDie Schraube wird mit Drehmomentbegrenzung angezogen, fest genug für einen sicheren Halt, aber nicht so stramm, dass sich das Profil verzieht. Eine zu stramme Verschraubung ist einer der häufigsten Montagefehler überhaupt. |
|
6
|
KontrolleWasserwaage, Diagonalmaß und eine Funktionsprobe der Flügel zeigen, ob der Rahmen weiterhin in der Sollposition sitzt. Erst wenn das passt, geht es zum nächsten Schritt der Montage, der Abdichtung der Anschlussfuge. |
Standard und Sonderfälle im Überblick
Im weit überwiegenden Teil aller Fenstermontagen kommt das Rahmendübel- oder Mauerschrauben-Verfahren aus dem vorigen Abschnitt zum Einsatz. Maueranker und Fensterwinkel sind keine Alternativen, sondern Ergänzungen für bestimmte Situationen, etwa bei Vormauerungen, Trockenbau-Anschlüssen oder besonders großen und schweren Fensterelementen.

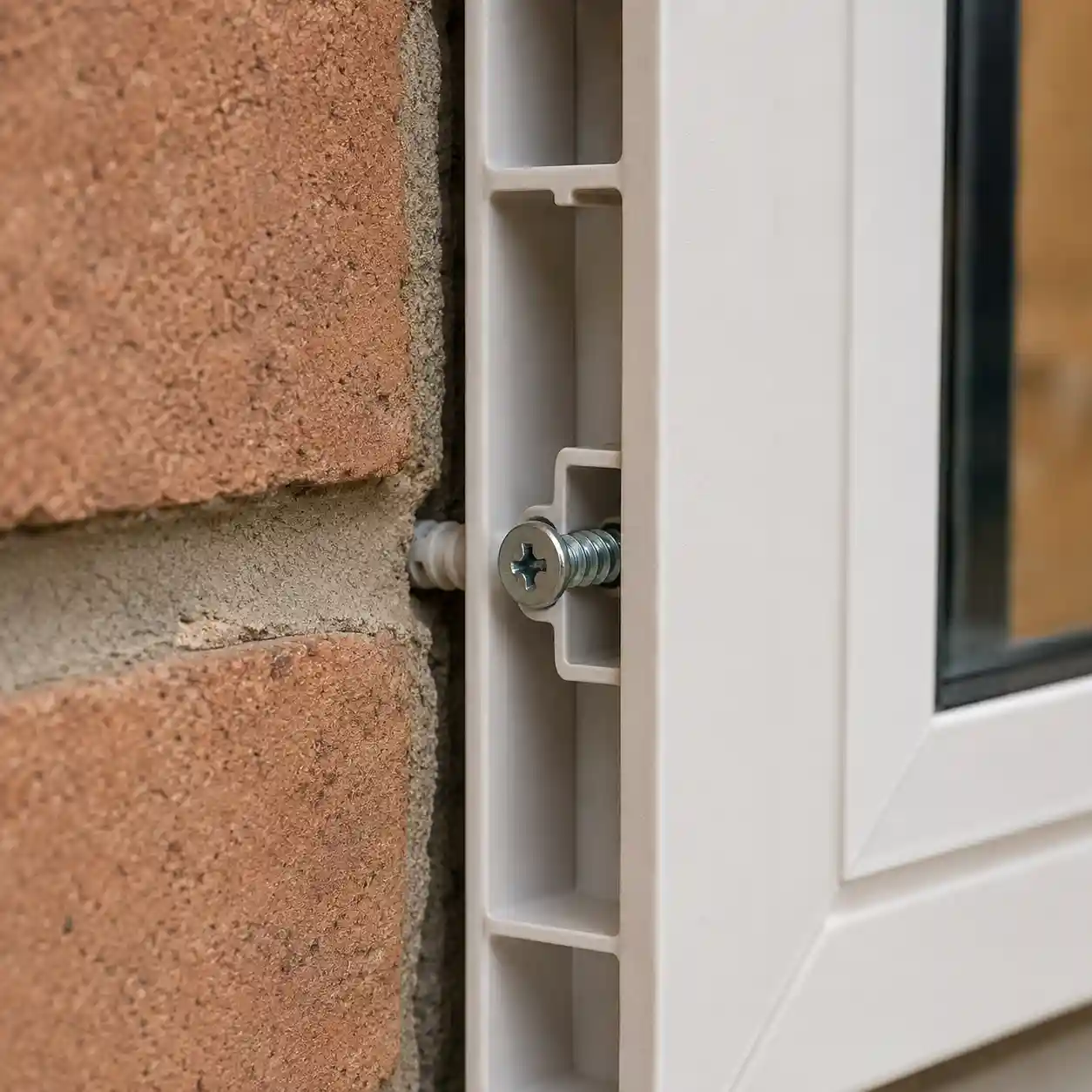

Durch den Falz ins Mauerwerk verschraubt: entweder mit Nylondübel und Fensterrahmenschraube, oder mit einer selbstschneidenden Mauerschraube ohne Dübel. Die häufigste Lösung für massive Untergründe.

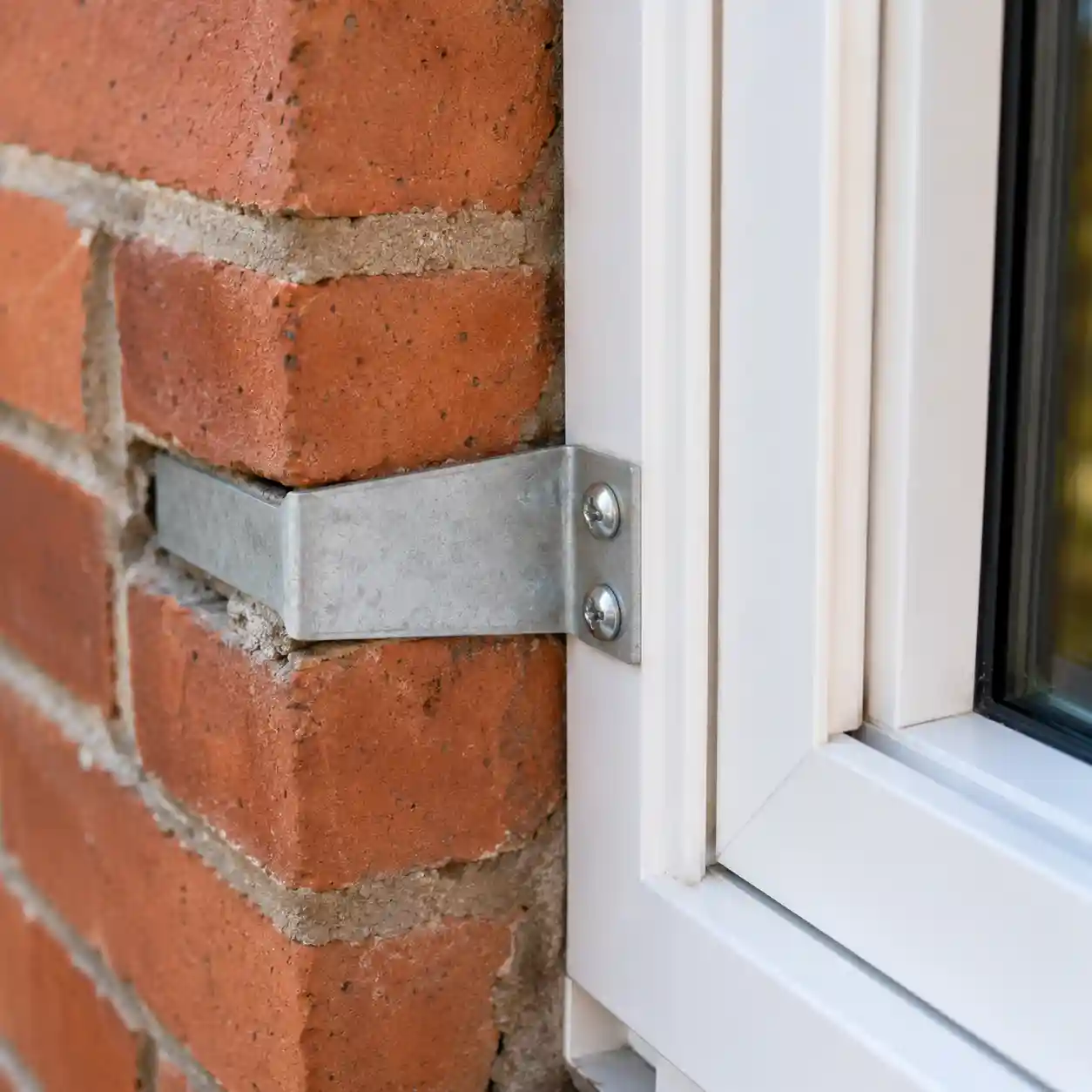

Seitlich am Rahmen verschraubte Metalllaschen, auch Schlauder oder Hessenkralle genannt. Werden bei Vormauerungen oder Trockenbau-Anschlüssen eingesetzt, wenn keine durchgehende Verschraubung möglich ist.

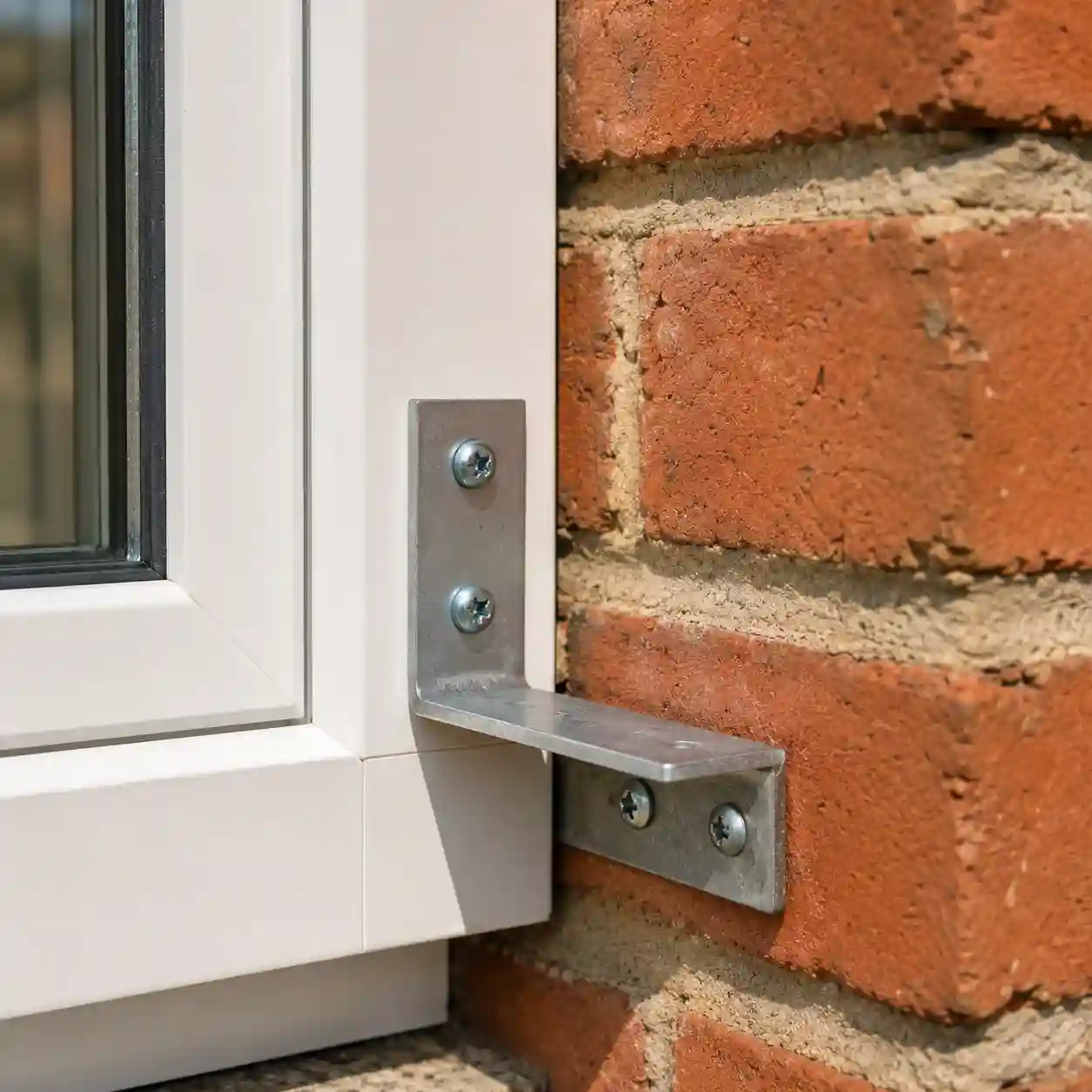

L-förmige Stahlprofile als zusätzliche Lastübertragung, fast immer kombiniert mit Rahmendübeln. Eingesetzt bei besonders großen oder schweren Fensterelementen, etwa bei Festverglasungen oder Hebe-Schiebetüren.
|
Variante: Bei einigen Untergründen werden statt Rahmendübeln direkt Fensterrahmenschrauben ohne Dübel eingesetzt. Sie schneiden ihr Gewinde selbst ins Mauerwerk und sparen einen Arbeitsschritt, eignen sich aber nur für tragfähige, homogene Untergründe. |
WIE VIELE PUNKTE, IN WELCHEM ABSTAND
Die RAL-Montagerichtlinien geben klare Werte vor, wie eng die Befestigungspunkte gesetzt werden müssen. Maßgeblich ist das Rahmenmaterial, weil sich Kunststoff, Holz und Aluminium unterschiedlich verhalten.
| Rahmenmaterial | Max. Abstand zwischen Befestigungspunkten | Mindestabstand von der Ecke |
|---|---|---|
| Kunststoff | 700 mm | 150 mm |
| Holz | 800 mm | 150 mm |
| Aluminium | 800 mm | 150 mm |
Pro Rahmenseite werden mindestens zwei Verankerungspunkte gesetzt. Die Befestigung erfolgt senkrecht zur Fensterebene, damit die Kräfte sauber in den Baukörper abgeleitet werden.
VOM VOLLZIEGEL BIS ZUM PORENBETON
Nicht jedes Mauerwerk verträgt das gleiche Befestigungselement. Tragfähigkeit, Struktur und Dichte des Untergrunds entscheiden, ob ein Standard-Rahmendübel hält oder ob ein Spezial-Anker nötig wird. Die Wahl ist eine reine Profi-Entscheidung, die im Vorfeld der Montage getroffen wird.
| Untergrund | Empfohlene Befestigung | Hinweis |
|---|---|---|
| Vollziegel / Beton | Rahmendübel mit Standard-Schraube | Standardlösung, hoher Halt |
| Lochziegel | Hohlraum-Dübel oder längere Verankerung | Tragende Schale muss erreicht werden |
| Porenbeton (Ytong) | Spezialschrauben mit großer Auflagefläche | Weiches Material, Lastverteilung wichtig |
| Leichtbeton | Direktschrauben ohne Vorbohren | Vorbohren würde das Material zersetzen |
| WDVS / Dämmebene | Montagezarge oder Konsolenmontage | Siehe Abschnitt weiter unten |
Welches Element zum Einsatz kommt, prüfen unsere Monteure beim Aufmaßtermin direkt vor Ort, sobald die Mauerwerkssituation feststeht.
THERMISCHE LÄNGENAUSDEHNUNG UND BAUWERKSBEWEGUNG

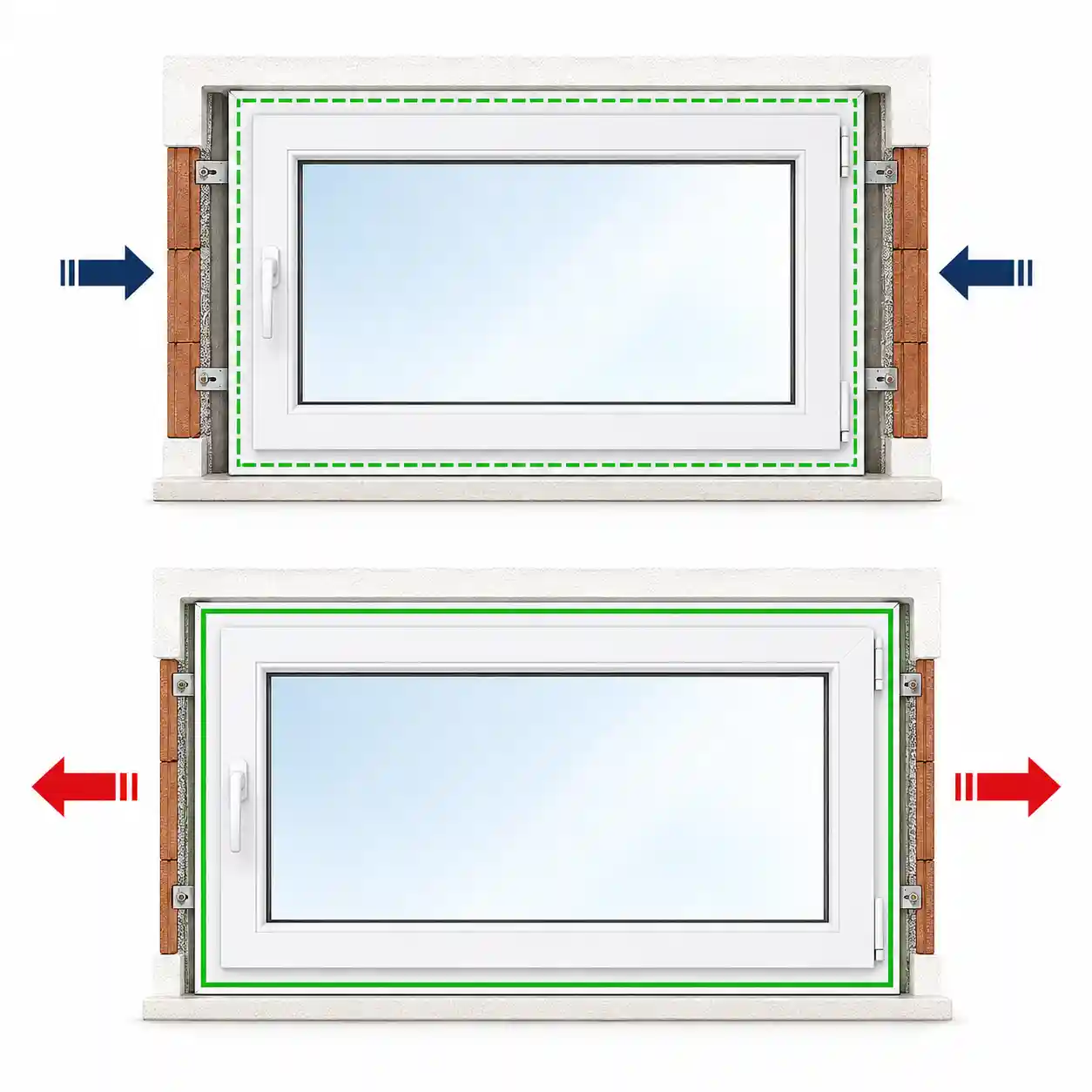

Ein Fensterrahmen verändert seine Länge je nach Temperatur. Kunststoff dehnt sich im Sommer aus und zieht sich im Winter zusammen, bei einem zwei Meter breiten Rahmen sind das mehrere Millimeter. Wird der Rahmen starr verspannt im Mauerwerk fixiert, entstehen Kräfte, die das Material verziehen.
Die Folge: Flügel klemmen, Dichtungen werden ungleichmäßig belastet, im Extremfall verformt sich der Rahmen dauerhaft. Eine fachgerechte Befestigung lässt diese Bewegung zu, indem sie die Lasten senkrecht zur Fensterebene aufnimmt und gleichzeitig die Längsausdehnung des Profils nicht behindert.
Bauwerksbewegungen, etwa durch Setzung oder thermische Beanspruchung der Wand, dürfen genauso wenig auf das Fenster übertragen werden. Die Befestigung ist die mechanische Trennlinie zwischen Baukörper und Bauelement.
SCHAUM, KLEBER UND NÄGEL SIND KEINE BEFESTIGUNG

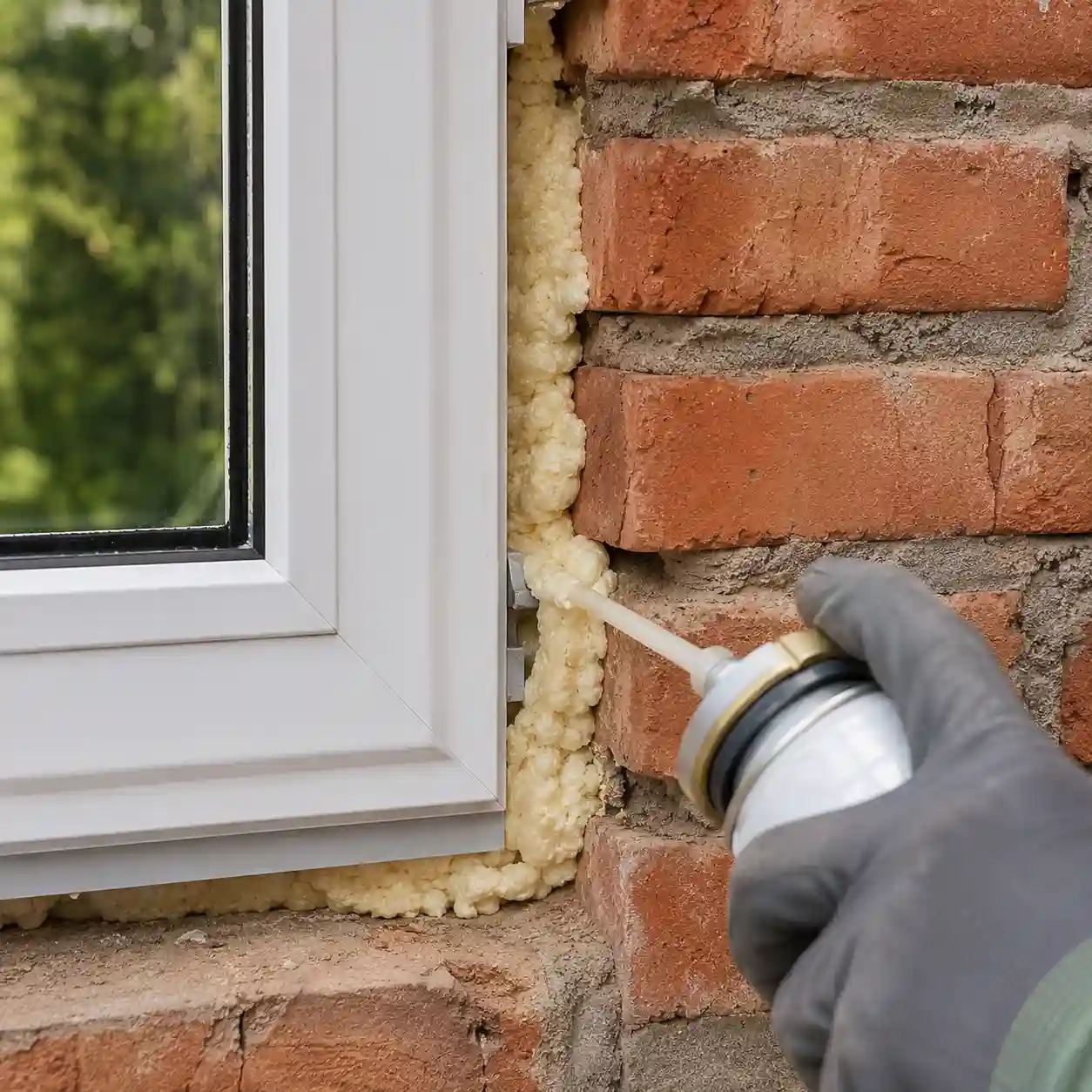

Eine immer wieder auftretende Missverständnis-Quelle: Montageschaum ist kein Befestigungsmittel. Schaum übernimmt die Wärmedämmung in der Fuge und stützt die Anschlussebene, hat aber keine zugelassene Lastübertragung. Mehr dazu auf unserer Seite zum Fenster Ausschäumen.
Auch Klebstoffe sind laut Montagerichtlinien nicht als Befestigungsmittel zulässig, ebenso wenig Nägel, auch nicht in Spezialausführung. Die Befestigung muss mechanisch erfolgen, durch Schrauben, Dübel oder Anker, die das Eigengewicht des Fensters und alle einwirkenden Kräfte zuverlässig in den Baukörper ableiten.

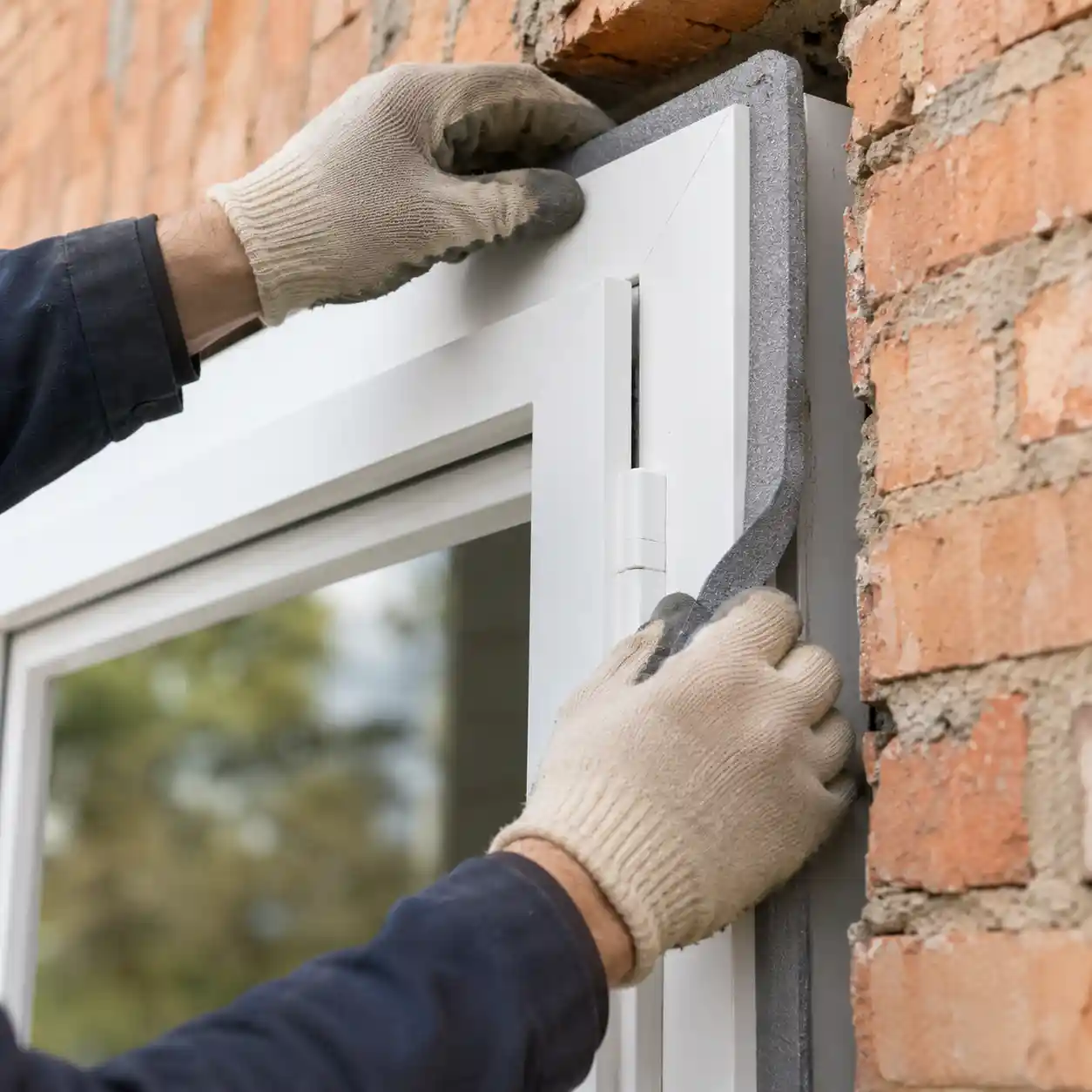

Die Trennung ist sauber: Die Befestigungsebene nimmt Lasten auf. Die Dichtebene, mit Kompriband, Folien und Schaum, dichtet die Anschlussfuge ab. Beide arbeiten zusammen, ersetzen sich aber nicht. Wie die Dichtebene funktioniert, beschreiben wir auf der Seite zur Fensterabdichtung.
BEFESTIGUNG BEI WDVS UND VORGEHÄNGTEN FASSADEN
Bei Häusern mit Wärmedämmverbundsystem sitzt das Fenster oft nicht mehr direkt in der tragenden Wand, sondern in der Dämmebene davor. Eine klassische Rahmendübel-Verankerung funktioniert hier nicht, weil sie keinen tragfähigen Untergrund findet.
Die Lösung sind Montagezargen, auch Einbaurahmen genannt: stabile Aluminium- oder Kunststoffprofile, die werkseitig oder vor Ort um das Fenster gelegt werden und die Lasten über die tragende Wand abfangen. Alternativ kommen Konsolen oder Wandanker zum Einsatz, die das Fenster wie auf einer Brücke vor der Wand halten.
Die Wahl hängt von der Fassadenkonstruktion, der Dämmstärke und der Fenstergröße ab. Bei ecowindow planen unsere Monteure diese Sondersituationen bereits bei der Beratung ein, sodass die passende Montageart vor Lieferung der Fenster feststeht.
|
Wer im WDVS-Fall die richtige Befestigung selbst auswählen will, braucht Kenntnis über Dämmstärke, Lastberechnung und passende Montagesysteme. Wir übernehmen das routinemäßig: WDVS-Montagen gehören bei ecowindow zum Standard-Repertoire, inklusive Planung der Befestigungsebene vor Lieferung der Fenster. |
RAL-MONTAGE DURCH UNSERE MONTEURE
Sie müssen sich nicht mit Dübelauswahl, Befestigungsabständen oder Untergrund-Eignung beschäftigen. Bei ecowindow ist die fachgerechte Befestigung Teil unseres Komplettpakets: vom ersten Beratungsgespräch über das Aufmaß bis zum eingestellten Fensterflügel.
|
☎
|
Sprechen Sie direkt mit unserem Team
|
ANTWORTEN AUS DER MONTAGEPRAXIS
Wie werden Fenster im Mauerwerk befestigt?
Die mechanische Befestigung erfolgt mit Rahmendübeln, Mauerankern (auch Schlauder oder Hessenkralle genannt) oder Fensterwinkeln. Die Wahl hängt von Rahmenmaterial, Untergrund und Einbausituation ab. Eingesetzt werden ausschließlich Befestigungselemente, die Lasten senkrecht zur Fensterebene in den Baukörper ableiten.
In welchen Abständen muss ein Fenster verankert werden?
Nach den RAL-Montagerichtlinien beträgt der maximale Abstand zwischen zwei Befestigungspunkten bei Kunststofffenstern 700 mm, bei Holz- und Aluminiumfenstern 800 mm. Der Mindestabstand zur inneren Ecke liegt bei 150 mm. Pro Rahmenseite werden mindestens zwei Verankerungspunkte gesetzt.
Was ist der Unterschied zwischen Rahmendübel, Maueranker und Fensterwinkel?
Rahmendübel werden durch den seitlichen Fensterfalz ins Mauerwerk verschraubt und sind die Standardlösung. Maueranker (Schlauder, Hessenkralle) sind seitlich am Rahmen befestigte Metalllaschen, die ins Mauerwerk eingeschlagen werden. Fensterwinkel sind L-förmige Profile, die zusätzliche Lastübertragung bei großen oder schweren Fenstern übernehmen.
Reichen Bauschaum oder Kleber zur Befestigung eines Fensters?
Nein. Schaum dient ausschließlich der Wärmedämmung und Schalldämmung der Anschlussfuge. Kleber und Nägel sind laut Montagerichtlinien nicht als Befestigungsmittel zugelassen. Die Befestigung eines Fensters muss immer mechanisch erfolgen, durch Schrauben, Dübel oder Anker.
Warum muss ein Fenster spannungsfrei befestigt werden?
Fensterrahmen dehnen sich bei Temperaturschwankungen aus und ziehen sich wieder zusammen, vor allem Kunststoffprofile. Wird der Rahmen starr verspannt, verformt er sich, Flügel klemmen und Dichtungen werden ungleichmäßig belastet. Eine spannungsfreie Befestigung lässt diese Längenausdehnung zu und verhindert dauerhafte Schäden.
Lohnt es sich, ein Fenster selbst zu befestigen?
Wer ein einzelnes Fenster im Vollziegel-Mauerwerk fixieren will, kann das mit ausreichend Erfahrung machen. Sobald aber Lochziegel, Porenbeton, WDVS oder größere Elemente ins Spiel kommen, wird die Wahl der Befestigung und die Lastberechnung komplex. Bei ecowindow ist die Befestigung Teil des Komplettpakets, einschließlich Untergrund-Prüfung und passender Montageart.
Wie wird ein Fenster in einer WDVS-Fassade befestigt?
Bei einem Wärmedämmverbundsystem sitzt das Fenster vor dem tragenden Mauerwerk in der Dämmebene. Statt Rahmendübeln kommen dann Montagezargen, Einbaurahmen oder Konsolen zum Einsatz, die die Lasten zurück in die tragende Wand abfangen. Die genaue Lösung wird beim Aufmaß festgelegt.
Übernimmt ecowindow auch die Befestigung bei schwierigen Untergründen?
Porenbeton, Lochziegel, Leichtbeton oder WDVS gehören für unsere Monteure zum Tagesgeschäft. Unsere Monteure prüfen den Untergrund beim Aufmaß und wählen das passende Befestigungssystem aus, bevor die Fenster gefertigt werden.
